1.     产品特点

ü 卫星模块：支持GPS、北斗单模和双模

ü 1PPS授时精度：30ns(RMS)

ü 守时模块：内置铷原子钟和高稳晶振

ü 守时精度：优于300纳秒@24小时

ü 日平均频率准确度<1E-12

ü 驯服、保持自动切换

ü 测频精度<1E-12 /天

ü 1PPS与10MHz信号相位一致

ü 4路10MHz、4路1PPS输出

ü GPS/北斗失锁后依靠铷钟高精度守时

ü 低相噪频率信号输出

ü NTP同步偏差：优于3微秒

ü NTP处理能力：不少于2000万次/秒

ü 平均无故障时间MTBF：优于80000小时

ü 客户端同步精度：0.1~2ms(局域网典型值)

ü 协议支持：NTP、SNTP、SNMP、SSH、MD5、SCP、IPV4等

ü 管理方式：Console、SSH

ü 输出接口：1PPS、10MHz、RJ45、TOD

ü 其他选项：PPS、PPM、PPH、E1、IRIG-B码、CDMA等

2.     产品说明

S5400-GNR超高稳、低相噪原子频率标准是一款高精度、高可靠性的时钟产品，内置超长寿命、超高稳恒温晶振和低漂移铷原子钟，经过多周期长时间老化挑选和反复测试分析，确保铷原子钟和恒温晶振性能和指标稳定可靠;内置GPS北斗授时型接收模块，设备支持驯服功能；设备采用现代数字电路、高分辨D/A、严谨的频率驯服算法及测控同步技术，有效实现了长期稳定度锁定卫星、中期稳定度跟随铷原子钟、短期稳定度由高稳晶振决定的特点。

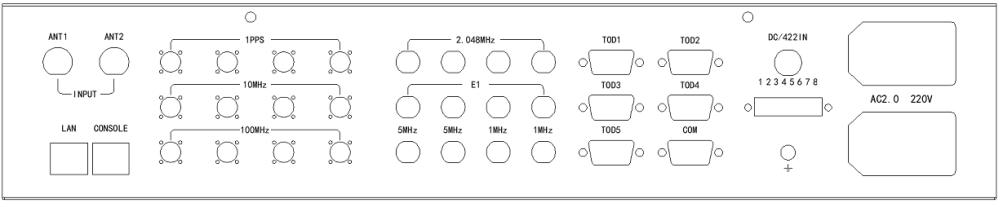

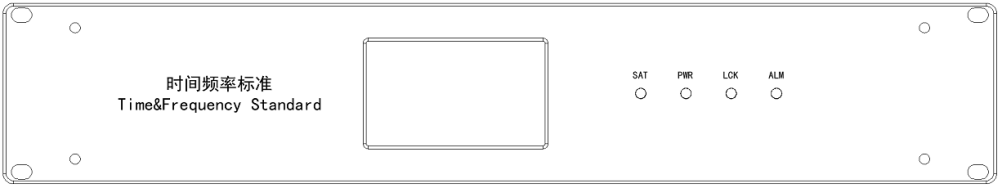

3.     结构尺寸

4.     技术指标

4.1.性能指标

4.2.物理和电气特性

机箱: 440 x 89 x403 mm (2U机箱).

重量: < 3.5kg

电源：功耗60W，双电源，220V ±20% 47Hz~63Hz

工作环境: -10°to +55°C/5% to 90% RH, 无凝结

存储环境: -40°to +75°C/5% to 95% RH, 无凝结

4.3.功能接口

ANT：天线，BNC,1路，50Ω阻抗，馈电5VDC，GPS北斗二合一天线接口

1PPS：4 路，SMA接口，TTL 电平（3~5V），输出阻抗 50Ω

10MHz：4路，SMA接口，50Ω正弦波

TOD：DB-9 female,1路，RS232电平，NMEA0183语句

NTP授时网口：1路RJ45，10/100 Base-T 网口

Console：RJ-45配置管理，串口115200,8n1，本地终端访问
